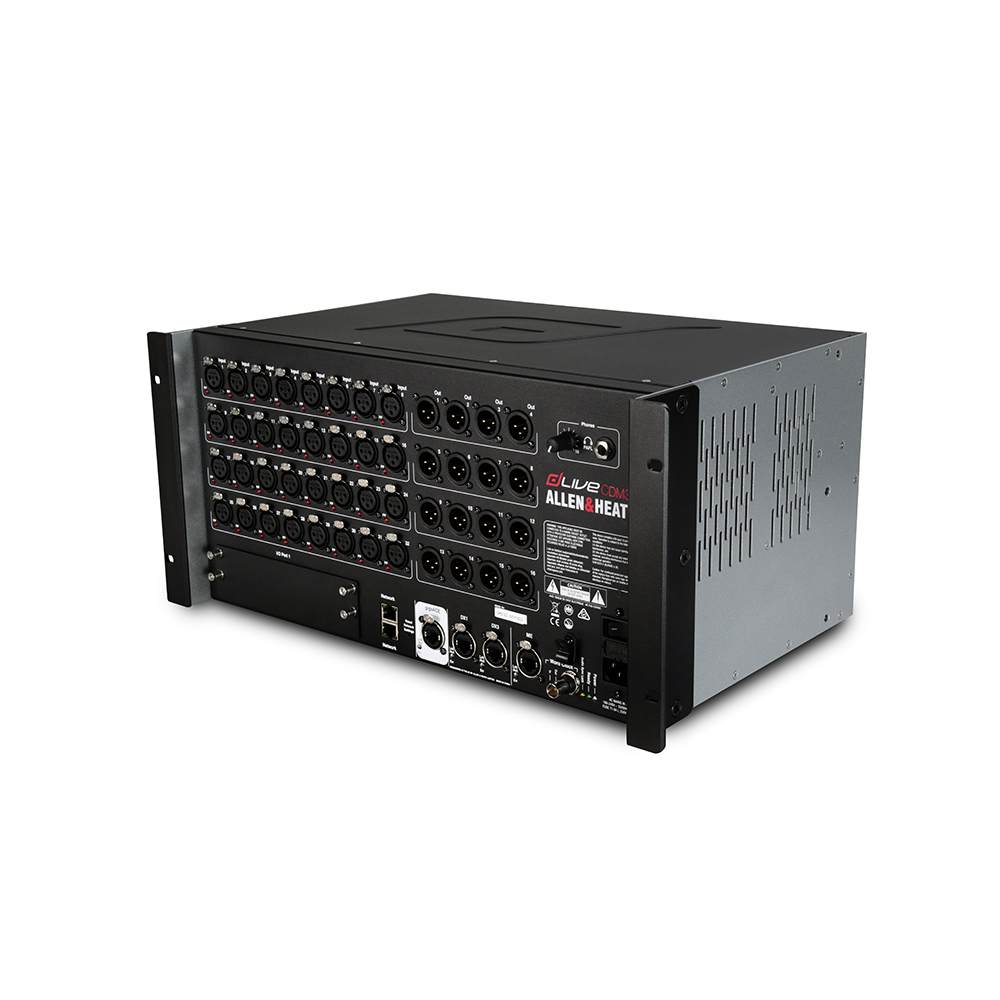

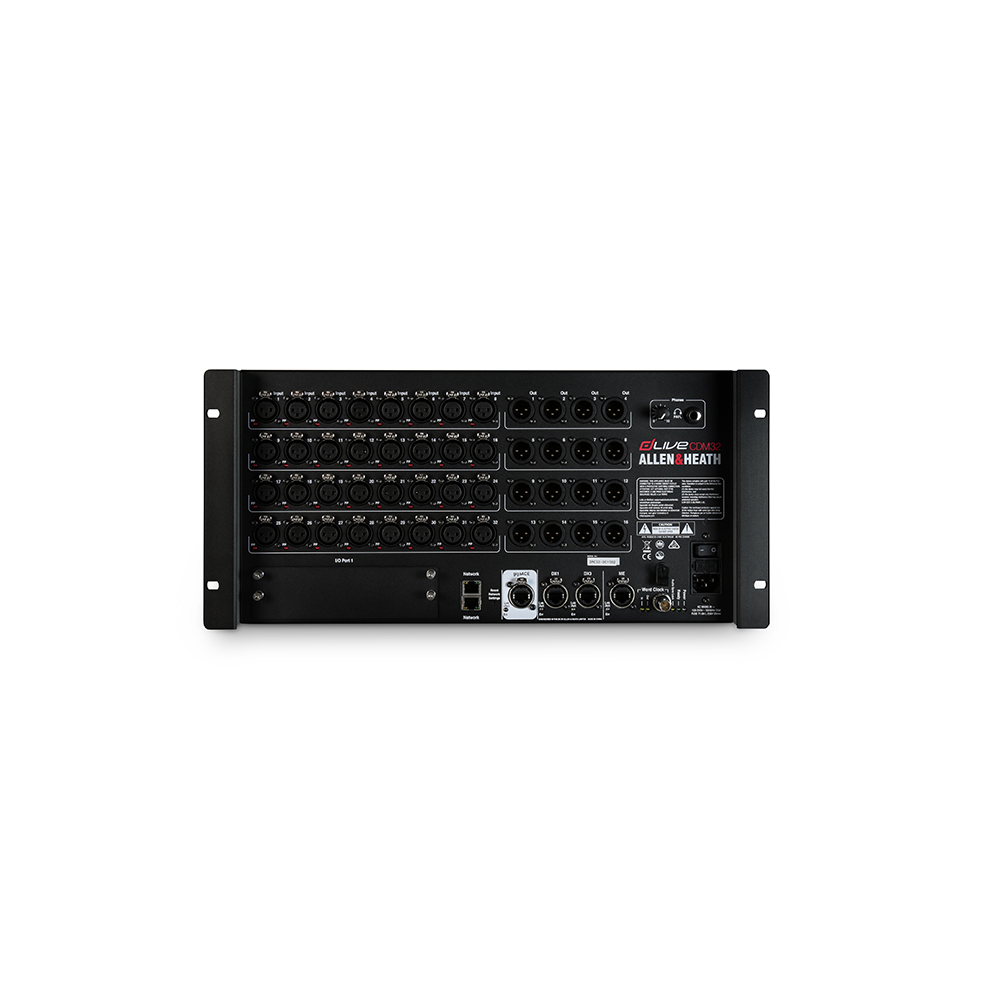

ALLEN & HEATH dLive CDM32

MixRack de 32 entradas/16 salidas para sistemas dLive C Class

El MixRack es el corazón de cualquier sistema dLive. Aloja el núcleo de procesado XCVI al completo, incluyendo E/S de audio y puertos de red para control y audio. Normalmente, se conecta a la superficie de control dLive, pero también puede ser controlado –tanto de forma simultánea como independientemente- utilizando un ordenador portátil o iPad, los controladores remotos IP de Allen & Heath o controladores remotos fabricados por terceros, vía TCP/IP. Con la ayuda de cualquiera de estos dispositivos, también es posible trabajar prescindiendo totalmente de superficie de control.Existen tres tamaños diferentes de MixRack. Todos incorporan el mismo motor de mezcla y pueden trabajar con hasta 128 canales añadiendo expansores DX o fuentes digitales.

La potencia de dLive emana de su núcleo XCVI – desarrollado por el equipo de R&D de Allen & Heath utilizando la más avanzada tecnología FPGA, con 36 núcleos virtuales de procesado en paralelo capaces de generar suficiente capacidad para 160×64 canales de procesado a una frecuencia de muestreo de 96 kHz. Los seis motores de mezcla en paralelo incluidos en el núcleo son capaces de calcular más de 10.000 puntos de cruce por muestra, mientras que el direccionador FPGA posee la capacidad de manejar 3.000 x 3.000 rutas de audio. La enorme potencia de XCVI (25 billones de operaciones por segundo) hace posible que dLive pueda proporcionar 128 entradas con procesado completo y 16 retornos FX estéreo, una arquitectura de 64 buses configurables, profundidad de bit variable para conseguir la máxima precisión y mejorar su relación señal-ruido, un techo dinámico de mezcla virtualmente infinito gracias a su acumulador de 96 bit, y una latencia sin precedentes de tan solo 0.7ms.

La arquitectura de procesado DEEP incrusta las aclamadas emulaciones de procesado directamente en las entradas y canales de mezcla de dLive. Se dispone de una amplia paleta de algoritmos de diseño especial, entre los que se incluyen modelos de EQs gráficos, preamplificadores y compresores que pueden ser insertados sobre la marcha, sin ocupar slots de FX y sin necesidad de ser configurados, y sin la latencia, problemas de licencias o de coherencia de fase asociados a los plug-ins externos; están siempre disponibles, donde y cuando sean necesarios. Los modelados capturan todas las sutilezas del audio y las características no lineales de los clásicos de la industria, desde compresores ópticos a diseños de válvulas de dos etapas.

RackExtra FX combina la calidad prístina y amplia oferta ofrecida por los plug ins comerciales con la comodidad y baja latencia del procesado interno. No es ningún secreto la pasión y obsesión de Allen & Heath pro crear emulaciones totalmente fieles de los equipos procesadores más prestigiosos. Basándose en la potencia del núcleo XCVI, se han construido kernels DSP dentro de FPGA, permitiendo la integración de la prestigiosa librería de algoritmos de reverb, retardo y modulación en dLive, con disponibilidad de 16 slots de FX, cada uno con su propio retorno estéreo.

Las superficies de control y MixRacks dLive C Class y dLive S Class son totalmente compatibles y pueden ser combinadas entre sí para satisfacer las necesidades específicas de cualquier recinto o evento

• 32 entradas micro/línea, 16 salidas de línea
• Núcleo FPGA XCVI 160×64 FPGA
• Frecuencia de muestreo de 96kHz
• Profundidad de bit variable para proporcionar la máxima precisión y mejor relación señal/ruido
• Techo dinámico de mezcla virtualmente infinito gracias a la presencia de un acumulador de 96 bit
• Latencia ultra baja de 0.7 ms, sin competencia en su clase
• 128 canales de entrada con procesado total
• 64 salidas de mezcla con procesado total
• Arquitectura configurable de 64 buses (grupo, FX, auxiliar, matriz, principal)
• Modos LR, LCR y hasta 5.1
• Múltiples PFLs
• 16 RackExtra FX con retornos estéreo específicos
• 24 DCAs
• Generador de señal y RTA incorporado
• Preamplificador de nuevo diseño que ofrece un sonido aún más transparente
• Exclusivo circuito Active PAD, que permite su funcionamiento correcto con cualquier fuente
• Distribuidor de conexiones
  • Enlace gigaACE gigabit con la superficie
  • 2x enlaces DX para ampliación de E/S
  • Puerto E/S – 128 canales a 96 kHz
  • Puerto específico para ME-1, a 48kHz
  • 2x puertos de red
  • E/S Wordclock a través de BNC
• Panel frontal empotrado con ventilador ultra silencioso
• Diseño de orejas reversibles
